800X压差旁通平衡阀

产品特点】

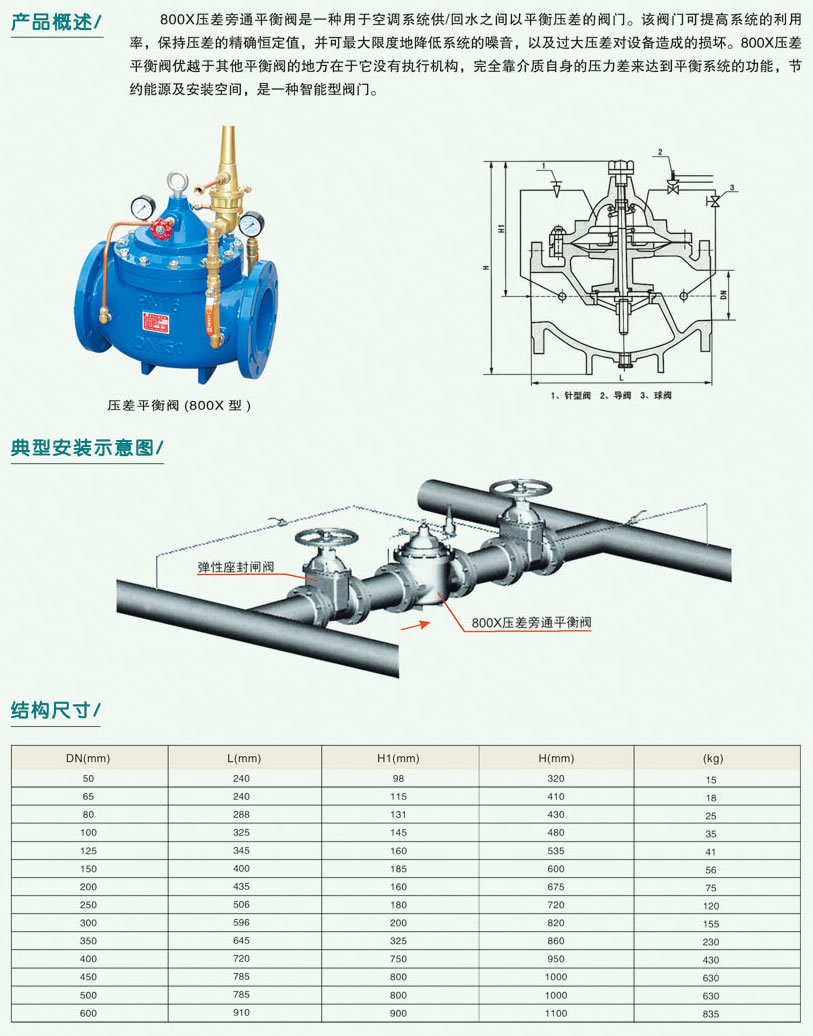

      800X压差旁通平衡阀优越于其他平衡阀的地方在于它没有执行机构，完全靠介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。

【工作原理】

      当主阀进出口间压差变化时，接管A与接管B之间发生变化，改变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。

     反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。

【标准规范】

设计制造标准：

结构长度标准：GB/T12221-2005

连接法兰标准：GB/T9113

压力温度等级：GB/T12224-2005

试验检验标准：GB/T13927-2008
